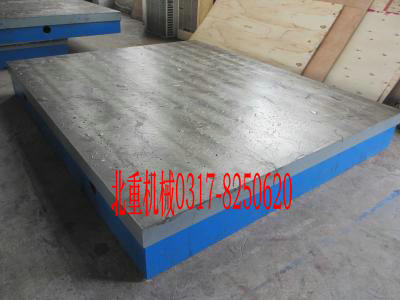

劃線平板的使用價值
劃線平板是精密劃線的基準面:可按照工作圖的尺寸,進行精密的劃線工作.
劃線平板(平臺)材質：高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度或自然時效2-3年）使用該產品的精度穩定，耐磨性能好。
為防止損壞鑄鐵劃線平板的工作面；工件的重量不可以超過鑄鐵平板的額定載荷，否則會造成工作質量降低，還有可能損壞劃線平臺的結構，甚至?xí)斐善桨遄冃危怪畵p壞，無法使用。
劃線平板是精密劃線的基準面:可按照工作圖的尺寸,進行精密的劃線工作
劃線平板是高度測量的基準面:將待測物與量表座一同放置于平板上,進行高度比較測量,最后可再將其高度與標準量塊相比較。
劃線平板是平行度測量的基準面:固定量表座,然后使量表指針接觸在待測物表面上方,移動待測物,可檢查工件面與劃線平板面的平行度。
劃線平板是角度測量的基準面:利用平臺作基準面,配合正弦桿及角度規,可進行角度量測。
。
客戶也可以根據用途在劃線平臺表面刻制刻度線，使劃線、測量等工作更為方便
